APG-BNFNF-090

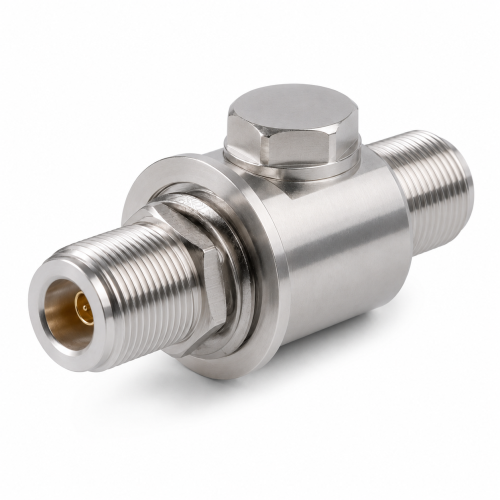

De ANDREW APG-BNFNF-090 is een coaxiale surge protector met een vervangbare 90V-gasontladingsbuis. De overspanningsbeveiliging heeft twee N-female aansluitingen, een frequentiebereik van 45 tot 2170 MHz en een maximale piekstroom van 20 kA. Geschikt voor het beveiligen van antenne-installaties, repeaters en basisstations tegen overspanning via de coaxkabel.
Levertijd: 1-2 werkdagen
De ANDREW APG-BNFNF-090 is een professionele coaxiale surge protector voor het beveiligen van antenne-installaties tegen kortdurende overspanningen. De beveiliging wordt tussen de antennekabel en de aangesloten repeater, basispost of andere radioapparatuur gemonteerd.
Het model werkt met een vervangbare gasontladingsbuis van 90 V. Bovendien kan de APG-BNFNF-090 een piekstroom van maximaal 20 kA verwerken bij een 8/20 µs-golfvorm.
Dankzij het frequentiebereik van 45 tot 2170 MHz is deze overspanningsbeveiliging geschikt voor verschillende VHF- en UHF-installaties. Daardoor kan het product onder meer worden toegepast bij professionele portofoonnetwerken, repeaters en basisstations.
De APG-BNFNF-090 is aan beide zijden voorzien van een N-female aansluiting. Eén aansluiting is uitgevoerd als bulkhead-aansluiting. Hierdoor kan de surge protector stevig worden gemonteerd in een montagebeugel, aardplaat of metalen doorvoerplaat.
De binnencontacten zijn verguld en de buitencontacten zijn verzilverd. Daarnaast bedraagt de impedantie 50 ohm. Met een typische demping van slechts 0,2 dB heeft de beveiliging weinig invloed op het radiosignaal.
Voor een goede werking moet de APG-BNFNF-090 op een geleidende montage- of aardplaat worden bevestigd. Vervolgens moet deze plaat met een korte en rechte aardverbinding op de lokale aardrail worden aangesloten.
Een lange of opgerolde aardleiding vermindert de werking van de beveiliging. Plaats de surge protector daarom bij voorkeur dicht bij de plaats waar de coaxkabel het gebouw, de technische ruimte of de repeaterkast binnenkomt.
Bij meerdere coaxverbindingen kunnen verschillende surge protectors op één geschikte aardplaat worden gemonteerd. Zo ontstaat een overzichtelijke installatie met een centraal aardpunt.
De APG-BNFNF-090 voert schadelijke overspanningen via de antennekabel af. Toch vormt het product geen complete bliksembeveiligingsinstallatie. Een goede aarding van de antennemast, apparatuur en andere metalen delen blijft daarom noodzakelijk.
Bij correct aangesloten connectoren is de surge protector bestand tegen zware omstandigheden. Het product is getest volgens IP66 voor krachtige waterstralen en IP68 voor tijdelijke onderdompeling tot één meter.
Daarnaast loopt het toegestane temperatuurbereik van -40 tot +100 °C. Daardoor kan de APG-BNFNF-090 zowel binnen als buiten worden toegepast.
Bij buitenmontage moeten de coaxconnectoren zorgvuldig waterdicht worden afgewerkt. Zo wordt voorkomen dat vocht via de connectoren of coaxkabel de installatie binnendringt.
Let op: de APG-BNFNF-090 is geschikt voor een gemiddeld RF-vermogen van maximaal 30 W. Controleer daarom vooraf het zendvermogen van de repeater of basispost.
